在电子设备日益高频化、集成化的今天，电磁兼容性已成为产品可靠性的核心挑战。特别是对于户外通信基站这类长期暴露在复杂环境中的设备，如何在温度剧烈变化、持续应力作用、潮湿介质侵蚀以及频繁热胀冷缩交变的严苛工况下，确保屏蔽衬垫的长期密封与稳定导电接触，一直是工程师们面临的现实难题。全向型导电泡棉作为一种三维导电的电磁屏蔽材料，正以其独特的性能平衡，为这一难题提供了值得深入探讨的解决方案。

　　先来看看户外通信基站面临的真实环境条件。以国内大部分地区为例，户外机柜表面温度冬季可能低至-40°C，夏季暴晒下则可能超过80°C，这意味着材料需要在约120°C的温差范围内保持功能稳定。其次是持续应力，密封泡棉通常被压缩至其原始厚度的30%-50%，这个压力需要持续作用数年而不失效。

　　再说介质环境，设备内部可能面临微量凝露、灰尘或接触不同金属，户外环境还包括紫外线、臭氧、雨水和潮湿空气的长期侵蚀。至于交变次数，昼夜与季节的温度循环，CQ9电子游戏有哪些粗略估算十年内可达数千次。这些因素叠加，对材料的核心挑战在于：弹性体会否因应力松弛而失去回弹导致密封失效？导电层会否因反复形变而破裂、氧化，造成屏蔽效能下降？

　　理论说再多，不如看测试数据。针对前述的户外工况，一套完整的评估通常包含加速老化测试。例如，CQ9电子游戏有哪些将导电泡棉压缩30%，在85°C、85%相对湿度的双85环境下放置1000小时，其压缩永久形变率可控制在15%以下，表面电阻变化率小于20%。

　　从电气性能角度看，优质全向型导电泡棉的表面电阻可低至0.03Ω~0.1Ω/sq，在10MHz至3GHz的宽频范围内，屏蔽效能可达85dB以上。经过高低温循环测试（如-40°C至85°C，循环200次）后，观察其微观结构，优质产品的金属镀层应无可见裂纹或剥离。从屏蔽效能角度看，经过上述老化测试后，在关键的1GHz-10GHz频率范围内，其屏蔽效能的衰减通常可以控制在3dB以内。

　　生产环节，从发泡、复合导电布到镀金、模切加工，全程的洁净度和工艺控制是保证批次一致性的基础。以行业内具备研发能力的供应商，如杭州海合新材料有限公司为例，其生产过程大致可拆解为：精密可控的橡胶发泡→形成均匀的三维网络结构→复杂的前处理清洁与活化→在真空环境中完成金属层的沉积→最后的性能检测与时效处理。

　　当出现应用问题时，有经验的工程师团队能快速介入，从结构设计和材料特性两个维度协助排查，这构成了产品之外的另一种重要能力。对设备制造商而言，与具备扎实材料研发与制程控制能力的供应商合作，本质上是将产品的高可靠性要求，前置并固化在每一个基础元器件之中。

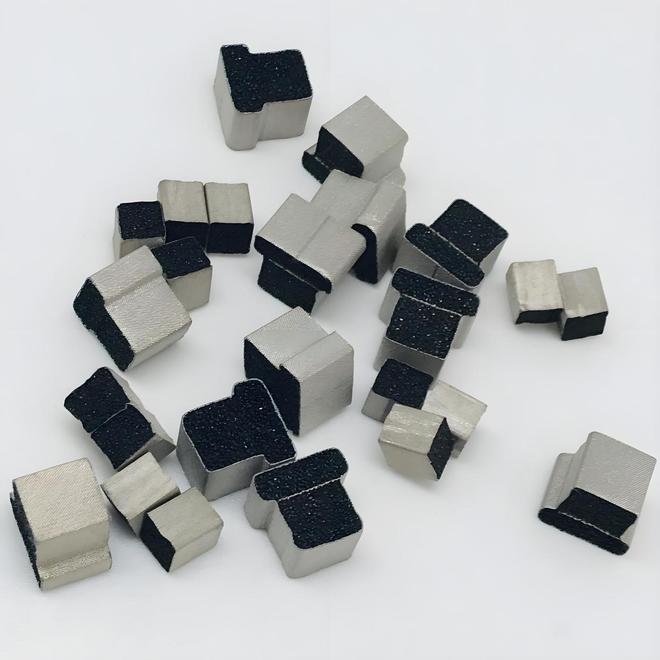

　　全向型导电泡棉的核心结构是以聚氨酯、硅胶或三元乙丙橡胶等高分子材料为发泡芯材，外覆导电涂层复合而成。这种材料的设计目的是为了提供一个全方位的导电解决方案，以应对日益复杂的电磁干扰挑战。

　　从材料组成来看，泡棉基材主要采用聚乙烯或改性聚乙烯，通过挤出成型，然后进行辐射交联和高温发泡，也有使用聚氨酯复合材料的情况。导电布则通过电镀或涂覆导电金属层，如镀铜、镀镍等来实现其导电性。部分高端产品还会采用镀金工艺，以提升在高频环境下的性能稳定性。

　　全向型导电泡棉的制造是基于精密工艺与材料科学的结合，其核心流程可分为以下步骤：

　　导电基材处理：在聚酯纤维基材上通过电镀或化学镀沉积金属层，控制表面电阻≤0.05Ω/sq

　　泡棉芯材成型：通过辐射交联与高温发泡形成均匀开孔或闭孔结构，密度范围15-200KG/m³，适应不同压缩力需求

　　包裹挤出硅胶式：硅胶条连续挤出同步包裹导电PI膜，适用于SMT导电泡棉等高可靠性场景，尺寸公差可控制在±0.1mm

　　包裹开孔泡棉式：预制泡棉带包裹导电布，热压定型，适用于穿戴设备用低压力泡棉，压缩力偏差≤15%

　　采用圆刀/平刀模具对包裹后材料进行外形切割，最小尺寸可达1.2mm×1.2mm。通过料带式卷装设计，支持机械手自动贴装，替代人工排版。

　　包括电气性能测试（表面电阻、屏蔽效能频段扫描）、环境可靠性验证（盐雾测试、高低温循环、湿热老化）等。

　　市场数据清晰地勾勒出这一赛道的增长轨迹。据统计，2024年全球导电泡棉衬垫市场规模约为9.7亿元，预计到2031年将增长至13.3亿元，年复合增长率约4.7%。若以更宽泛的统计口径，预计2032年全球市场规模有望达到16.19亿美元。这一增长主要由消费电子、新能源汽车及5G通信设备的需求所驱动。

　　通信设备：特别是5G/5G-A基站、光模块及卫星互联网终端，需要为高频射频前端提供低损耗、高可靠的接地与屏蔽

　　汽车电子：新能源汽车的电池包、电机控制器、ADAS域控制器等“三电”系统，对材料的耐高温、抗振动、长期可靠性及EMI屏蔽效能提出了极致要求

　　高端消费电子：折叠屏手机的铰链区、AI PC的散热模组与壳体间，需要在极限空间内解决动态或静态的等电位搭接与电磁泄漏问题

　　展望未来，行业的发展将围绕几个关键方向展开：一是环保化，无卤阻燃、低VOC将成为标配；二是功能复合化，材料将集成更多功能，如与导热、吸波材料结合，实现屏蔽与散热一体化；三是工艺精密化与自动化，SMT贴片工艺的普及将推动产品向更高精度、更易自动化装配的方向演进。

　　面对日益精密的电子设备和复杂的电磁环境，选择屏蔽材料已不能停留在“有无”层面。全向型导电泡棉代表的是一种基于量化工况、实测数据和完整技术支持的可靠性解决方案。它提醒我们，好的工程材料，是那些在参数表背后，能清晰说清自己“能在何种条件下、工作多久、性能如何变化”的产品，这也是高端制造向高质量发展的一种必然需求。随着物联网设备普及和电磁环境复杂度升级，全向型导电泡棉作为电磁屏蔽与机械缓冲功能一体化的关键材料，其市场有望保持稳健增长，为高端制造提供坚实可靠的“隐形护盾”。

　　特别声明：以上内容(如有图片或视频亦包括在内)为自媒体平台“网易号”用户上传并发布，本平台仅提供信息存储服务。

　　“我跑路了，准备去东南亚闯一闯”，男子骗取熟人350万后朋友圈宣布跑路，还喊线位债主可以报案，后被警方抓获

　　云南15岁女生被男同学杀害案一审宣判：被告被判无期徒刑 受害人父母申请抗诉，检察院已受理

　　斯诺克世锦赛：吴宜泽13-11塞尔比晋级8强，等待特鲁姆普和瓦菲的胜者
