铝合金走线架(Aluminum alloy cable tray)是通信机房及基站建设中用于光缆、电线、电缆标准化布线的专用设备，由中国电信、中国联通等运营商机房基站广泛采用。作为现代通信机房中通信设备必不可少的辅助设备，它不但具有支撑全部线缆重量、提供布线以及为设备提供顶部固定支点的功能，而且兼具美化机房的作用。

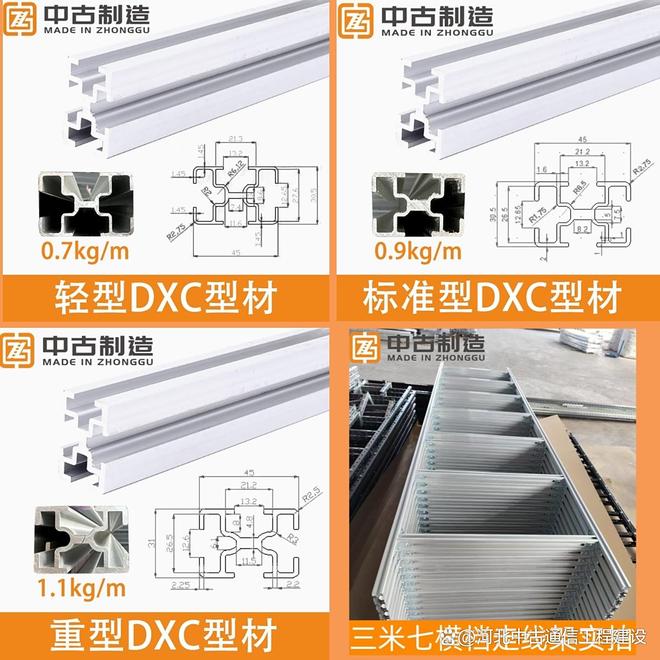

　　铝合金走线架根据信息产业部的要求，设计为全开放式裸架，可以吊顶走线、沿墙走线及立式架走线C型铝合金材料，单根长度一般为3米，横截面31mm*45mm，具有承重效果好、美观方便、利于日后维护检测检修等特点。

　　CQ9电子游戏 CQ9电子游戏玩法技巧

　　1. 材料检查在安装前需全面检查铝合金走线架组件，包括立杆、底座、斜撑、转角、连接件等，确保无变形、裂纹或腐蚀，配件齐全且符合承重标准。

　　选择坚实平整的地面进行安装，避开松软土质或斜坡。若地面不平，需使用可调节底座或铺设垫板，确保整体水平。对于吊顶安装，需充分考虑安装净空高度，协调好与灯、消防、风管和梁柱等设施的关系。

　　吊顶安装是目前数据中心综合布线最流行的上走线方式，便于维护与散热，能起到防鼠、防水的作用。具体步骤如下：

　　‌：使用紧固件（双孔拐角件）将横档与主梁拼接，形成完整的走线架结构。所有连接部位应使用专用螺丝螺母上紧。（一般厂家出货时可直接组装好成品发货，也可自己进行组装。）

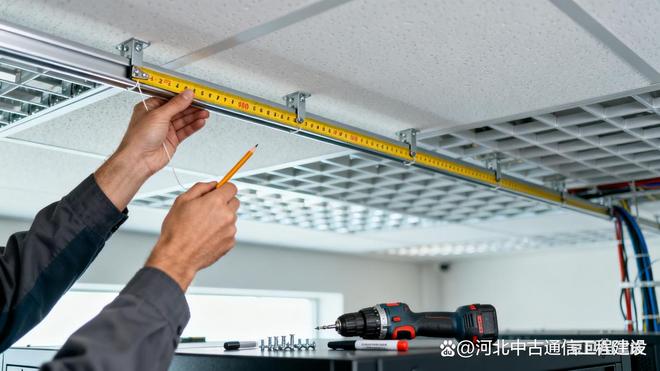

　　‌：使用全站仪进行三维坐标放样，平面定位误差控制在±2mm以内。根据设计图纸确定吊架位置，一般每1.5米安装一套吊架，高荷载区域需增加密度。

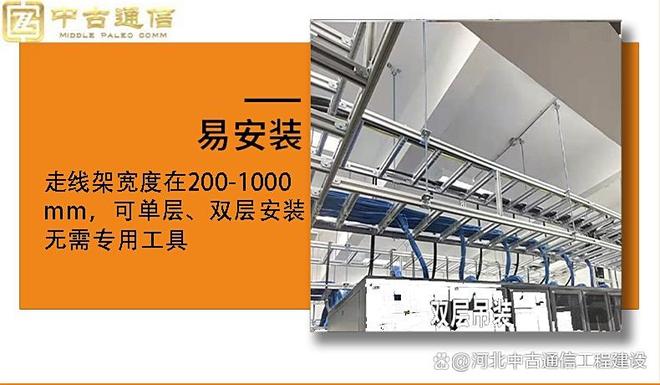

　　‌：使用电钻和膨胀螺栓将吊杆固定在机房顶板。吊杆应垂直安装，确保能够承受走线架和通信线缆的重量。对于双层走线架安装，强弱电走线mm；同一平面安装时水平间隔≥150mm。

　　‌：将铝合金走线架主梁与吊杆通过专用连接件(如Z字四孔件、主梁U型吊挂件等)固定。连接处应使用4组连接片（四孔直连接件）确保稳固。

　　‌：确保机柜已全部到位且位置固定。若机柜顶部无预置孔，需按走线架支架位置现开孔。

　　：顶部支架与机柜采用螺栓连接固定。支架安装高度应灵活调整，底层走线mm，具体高度需综合考虑机房整体情况。

　　‌：此安装方式要求机柜之间间距不可过大，避免走线架跨距过大造成塌腰。安装完成后机柜位置将难以调整。

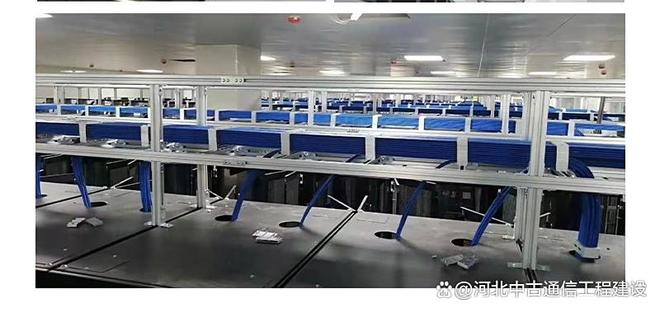

　　‌：若机房有静电地板，需将地板开孔使立柱与地面生根固定。确保基础平整牢固。

　　‌：使用单孔连接件将走线架立柱与地面或墙体固定。开口端用膨胀栓紧固，确保垂直度。

　　‌：采用插接式方法组装管道部分，确保相邻管道连接处平整牢固。转角位置安装专用转角件，满足不同方向走线需求。

　　铝合金走线架作为现代通信基础设施的重要组成部分，其规范安装直接关系到通信系统的稳定性和安全性。本教程详细介绍了三种主要安装方式(吊顶、柜顶、地面支撑)的操作步骤，强调了安装前后的检查要点和安全注意事项。通过严格执行这些规范，可以确保铝合金走线架发挥最佳性能，为通信线缆提供安全、可靠的支撑环境。在实际施工中，还应结合具体工程特点和设计要求，灵活应用本教程中的方法，确保安装质量。
